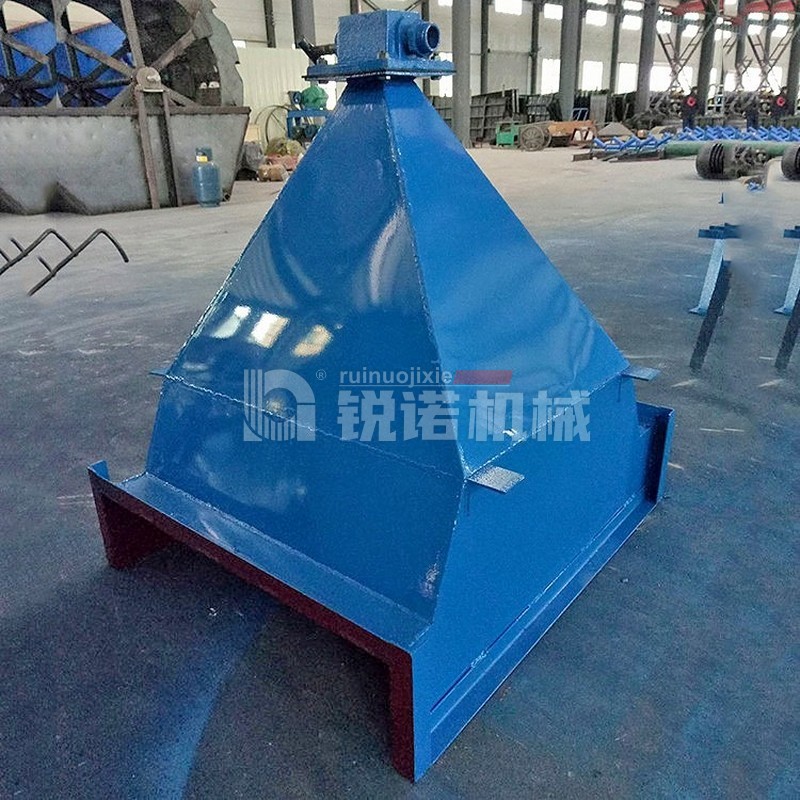

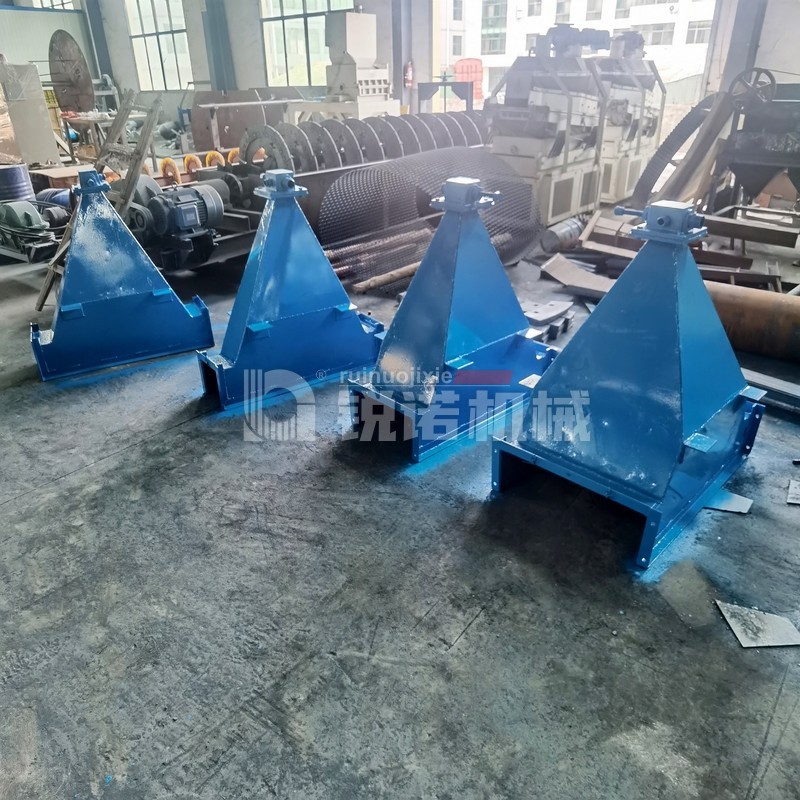

江西銳諾云錫式分級箱其外形呈倒立的錐體，底部的一側設有壓力水管，另一側有沉砂排出管。分級箱常為個，串聯工作。中間用礦漿運輸流槽連接起來。箱的上表面有五種規格（寬×長 ）200×800、300×800、400×800、600×800、800×800。主體箱高約為1000mm，各分級箱安裝時由小到大排列。沉砂則由粗到細排出。

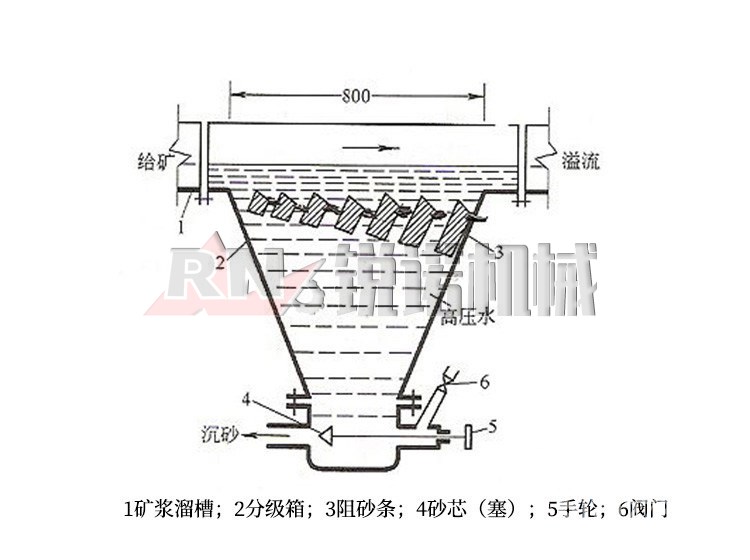

結構原理

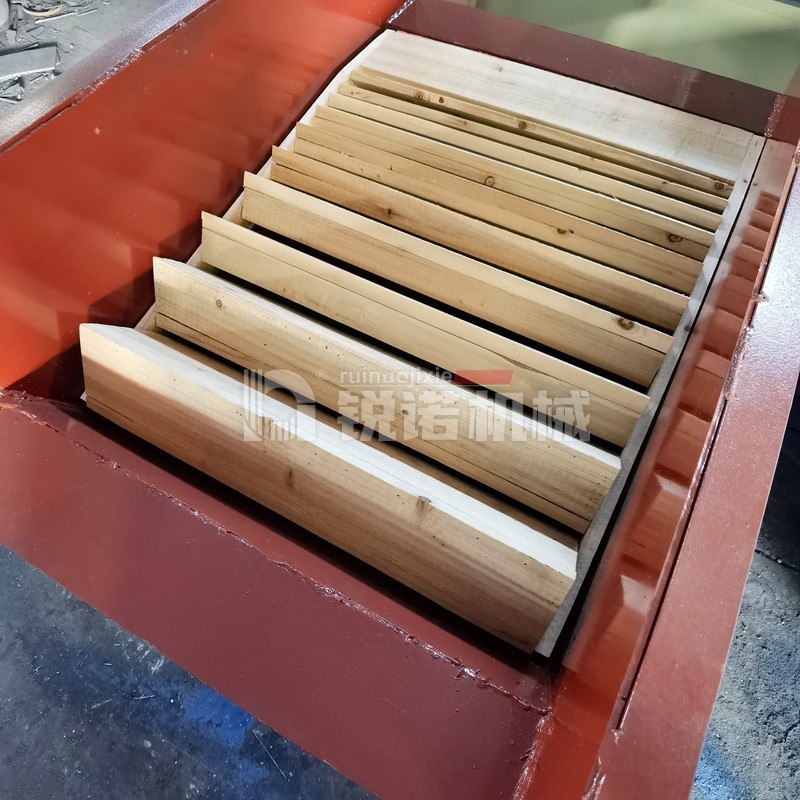

分級箱通常一對一地配置在搖床上方，用管道與搖床相連。這樣分級箱同時承擔著分配礦量的任務。沉砂不僅在粒度上，而且在數量上和濃度均應適合于搖床分選的要求。這種分級箱的優點是：結構簡單、易于制造、不耗機械動力、占用的空間高度小、可與搖床配置在同一臺階上、便于操作。缺點是：耗水量較大礦石）、阻砂條間縫隙易發生堵塞、礦漿在箱內攪動大，導致分級效率低。
